Type de sonde AFM: HQ:NSC36/Co-Cr/Al BS

Fabricant: MikroMasch (https://www.spmtips.com)

Contactez-nous: 01 42 88 29 67 Paris, France
- Tél.: 01 42 88 29 67
- Fax: 01 42 88 32 07
- sales@nanoandmore.fr
close

Disponibilité du produit: en stock

Code de commande / Prix, EUR	Conditionnement
HQ:NSC36/Co-Cr/Al BS-15	15 pcs
€ 599.00* €599.00
HQ:NSC36/Co-Cr/Al BS-50	50 pcs
€ 1628.00* €1628.00

* Ne comprend pas la TVA ou des droits de douane. Paiement dans les 30 jours à compter de la date de facturation, sans escompte. Paiement sans frais bancaires

Voir ce produit sur le
site Web du fabricant spmtips.com

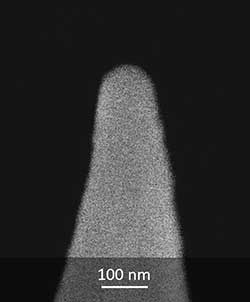

Co-Cr coated probe tip close-up

Description du produit:

Les sondes de la série 36 comportent 3 leviers de Mode Modulation de Force et de longueurs différentes sur l’un des côtés du support de préhension.

Le revêtement est constitué d’une couche de Co sur le côté de la pointe ainsi que sur le côté levier. La couche de Co forme un film polycristallin qui permet une aimantation permanente constante dans la direction de l’axe de la pointe. Toutes les sondes ont une aimantation orientée avant expédition chez le client. Dans certains cas, une orientation par un aimant permanent fort en SmCo ou NdFeB peut être nécessaire.

Le revêtement de Co est recouvert d’une fine couche de Cr pour la protection contre l’oxydation, permettant à la sonde des performances plus longues dans le temps.

Revêtement

Couche de Co et Cr coté pointe du levier. Révêtement Aluminium avec une épaisseur de 30 nm sur la face arrière du levier.

Modes d'Application:

Sondes AFM pour mode de Force Magnétique (MFM)

Spécifications de la Sonde AFM:

Pointe(s) AFM:

Forme	Hauteur de la pointe	déport de pointe	Rayon de courbure de la pointe	Angle complet de cone	Demi-angle de cône
Tourné de 180°	15 µm (12 - 18 µm)*	12 - 18 µm*		< 60 nm	40°

Levier(s) AFM:

Cant.	Forme	Longueur	Largeur	Epaisseur	Const. de force	Rép. en fréq.
1Cantilever A	Poutre	110 µm (105 - 115 µm)*	32.5 µm (29.5 - 35.5 µm)*	1 µm (0.5 - 1.5 µm)*	1 N/m (0.1 - 4.6 N/m)*	60 kHz (30 - 160 kHz)*
2Cantilever B	Poutre	90 µm (85 - 95 µm)*	32.5 µm (29.5 - 35.5 µm)*	1 µm (0.5 - 1.5 µm)*	2 N/m (0.2 - 9 N/m)*	130 kHz (45 - 240 kHz)*
3Cantilever C	Poutre	130 µm (125 - 135 µm)*	32.5 µm (29.5 - 35.5 µm)*	1 µm (0.5 - 1.5 µm)*	0.6 N/m (0.06 - 2.7 N/m)*	65 kHz (25 - 115 kHz)*

* Gamme typique
